DCS50钻石加工系统

品牌：波特光电
产地：广东
关注度：19
型号：DCS50钻石加工系统
报价：面议

手机扫码查看

核心参数

冷却方式：其他
适用材料：其他
锯片类型：其他锯片
仪器种类：实验室
测定原理：其它
测定范围：0.01~5mg/L
测定准确度：±1%
检出限：≤0.005mg/L
测定时间：30样品/小时
批处理量：不限

产品介绍

(1)系统介绍

DCS50是Synova*紧凑的钻石加工系统。3轴机器设计用于切割小钻石（0.1至1.5cts）。带有两个附加旋转轴的DCS50可以高精度切锥、成型和花式形态的加工。该机床采用线性电机驱动X、Y和Z轴(DCS50-3)、附加的B和C旋转轴，可精确的进行钻石加工，例如成型和成形加工(DCS50-5)。这套***的数控机床系统由高功率绿色激光器、带超纯水装置的紧凑型高压水泵、触摸屏控制面板和带电动变焦的视觉系统组成。

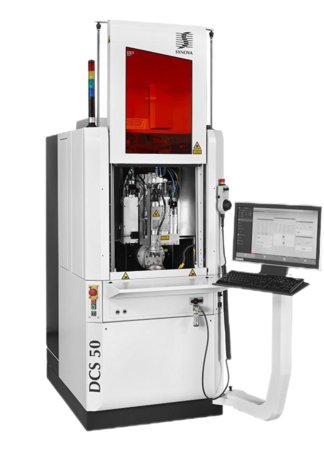

图4 DCS-50设备图

(2)主要行业及应用

(3)主要技术规格

型号		DCS 50 - 3	DCS 50 - 5
参数描述	单位	数值	数值
工作容积	mm (W× D × H)	175×50 ×50	50 ×50 ×50
**行程	mm (X,Y, Z)	250 × 60 × 109	250 × 60 × 109
精度	µm	±3	± 3
重复定位精度	µm	±1	±1
轴数		3轴	5轴
激光
激光类型		二极管泵浦固态 Nd：YAG，脉冲	二极管泵浦固态 Nd：YAG，脉冲
波长	nm	532	532
**功率	W	50	100
光束传输（光纤）	µm(芯径)	100/150	150
工作主机尺寸	mm (W × D × H)	800 × 1200 × 1650	800 ×1200 × 1650
控制柜尺寸	mm (W × D × H)	700 × 2300 × 1600	700 × 2300 × 1600
